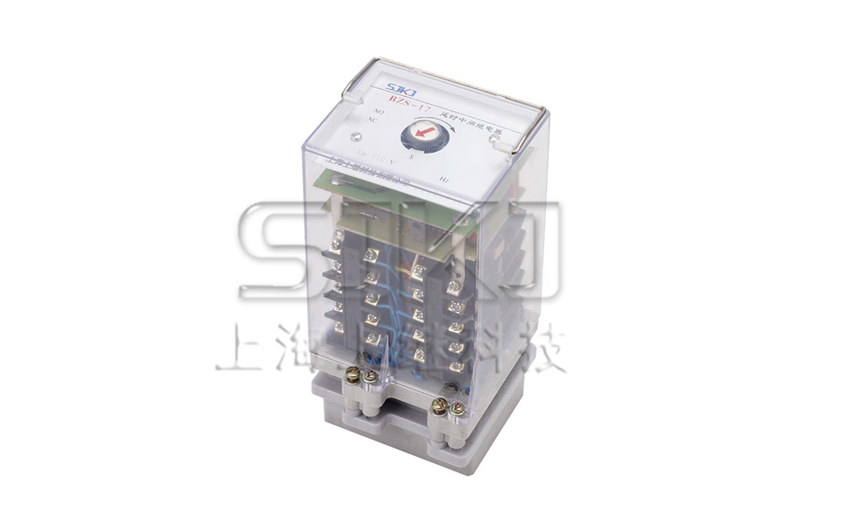

BZS-18延時中間繼電器概述

中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因?yàn)檫^(guò)載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。

BZS-18延時中間繼電器主要技術參數

額定電壓：AC 220V、110V；DC 220V、110V、48V、24V。

接點形式：8動合；6動合2動斷；4動合4動斷；2動合6動斷；8動斷。

動作值：直流繼電器動作電壓不大于70％額定電壓；交流繼電器動作電壓不大于85％額定電壓

返回值：繼電器返回電壓不小于5％額定電壓。

延時整定誤差：不大于整定值的2％。

功率消耗：直流不大于10W；交流不大于10VA。

觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而 無絕緣擊穿或閃絡現象。

BZS-18延時中間繼電器產品延時分類表

BZS-18延時中間繼電器內部接線圖及外引接線圖

BZS-18延時中間繼電器外形及開孔尺寸
