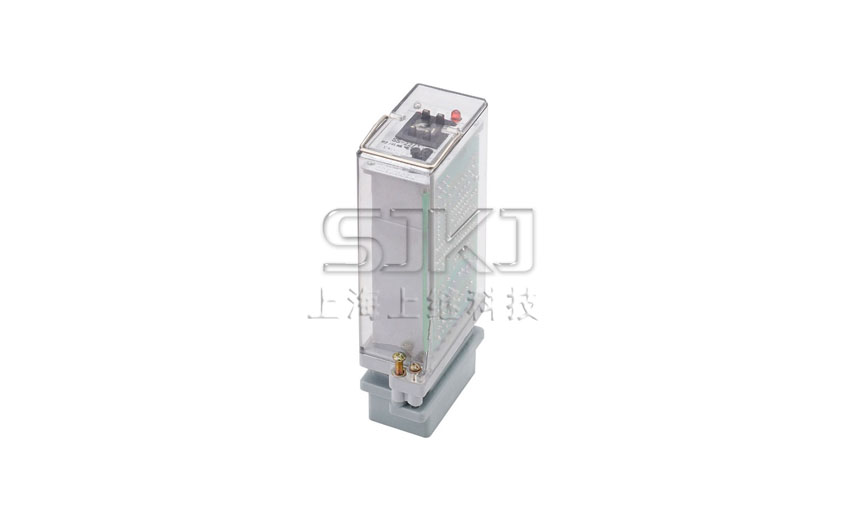

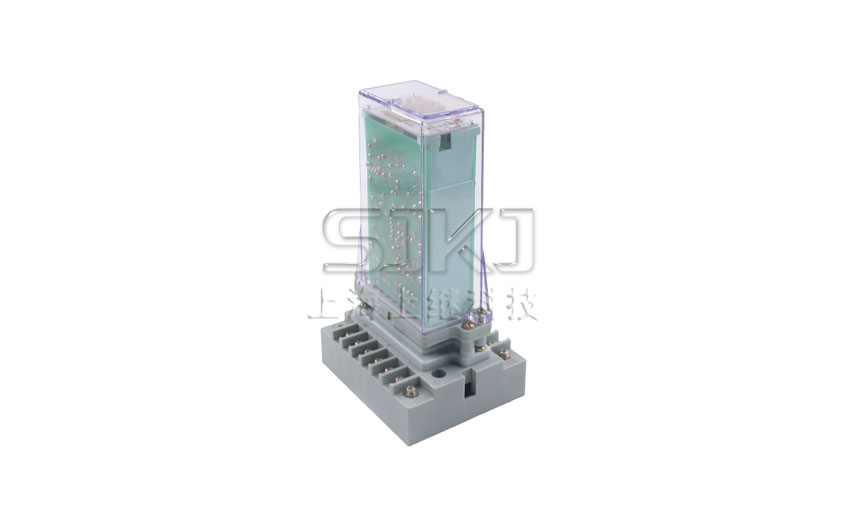

SS-22/1時間繼電器應用范圍

SS-22/1時間繼電器(以下簡稱繼電器)可用在交、直流操作的各種保護及自動控制電路中,特別是要求延時準確和需要功耗很低而整定范圍甚寬的場合。

SS-22/1時間繼電器主要技術參數

·額定電壓:直流48V、110V、220V;交流48V、100V、110V、127V、220V、380V。

·動作電壓:直流不大于70%額定電壓;交流不、大于75%額定電壓。

·返回電壓:不小于5%額定值。

·整定誤差:不大于±1%**整定值。

·延時一致性:不大于0.2%**整定值。

·延時范圍: 0.1~99.9s(級差0.1s)、 l ~999s(級差1s)、 10~9990s(級差10s)、 100~99900s(級差100s)

·功率消耗:不大于5.5W

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A

·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

SS-22/1時間繼電器內部接線及外引接線圖

SS-22/1時間繼電器外形及開孔尺寸
