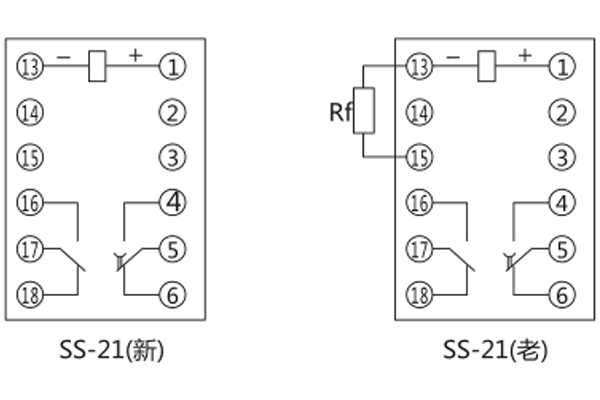

一、SS-21A靜態時間繼電器接線圖

二、SS-21A靜態時間繼電器技術參數

·動作電壓:不大于70%額定電壓。

·返回電壓:不小于5%額定值。

·整定誤差:不大于±1%**整定值+0.050s。

·延時一致性:不大于0.2%**整定值+0.050s。

·功率消耗:不大于12W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帯電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

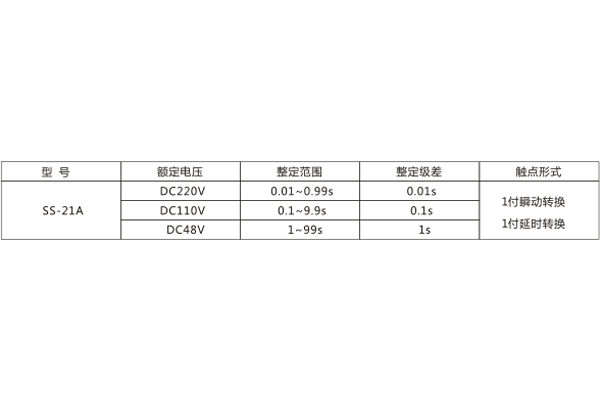

·外附電阻規格表:

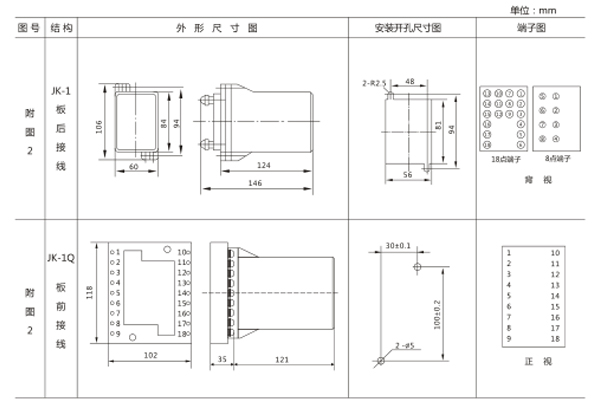

三、SS-21A靜態時間繼電器開孔尺寸
